雷火电竞丨LXZC-05多合一变压器测试系统完成±800kV换流站现场验证
提供者： 来源： 时间：2025-04-25

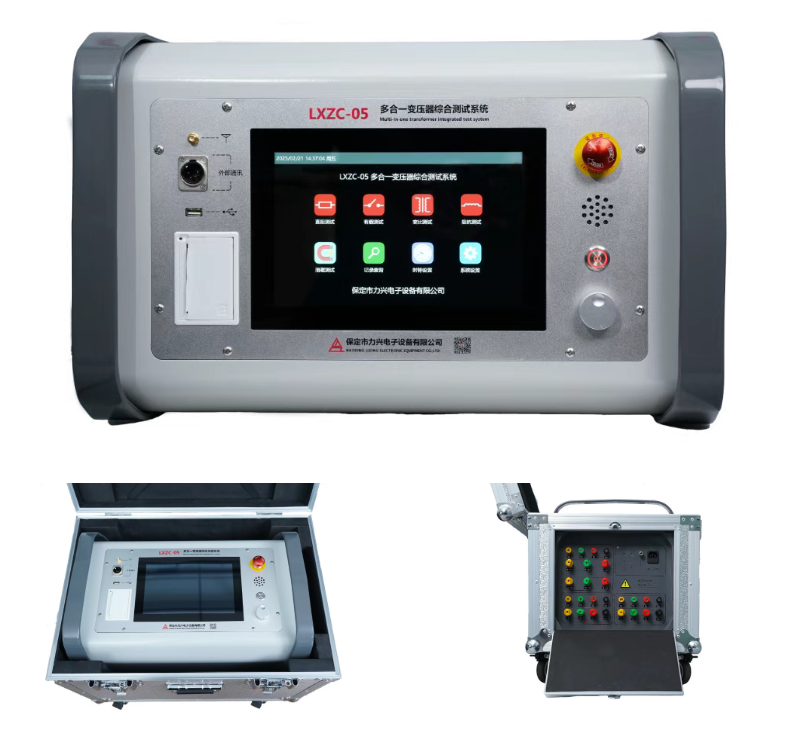

近日，力兴技术团队携新一代LXZC-05多合一变压器综合测试系统，赴某±800kV换流站开展设备实测。仅需要一套设备，可以完成五个项目的测试：直阻测试、变比测试、有载测试、定量消磁和短路阻抗测试，并且不需要频繁的拆接测试线，从而大大提高工作效率，节约用户成本。
一、试验背景

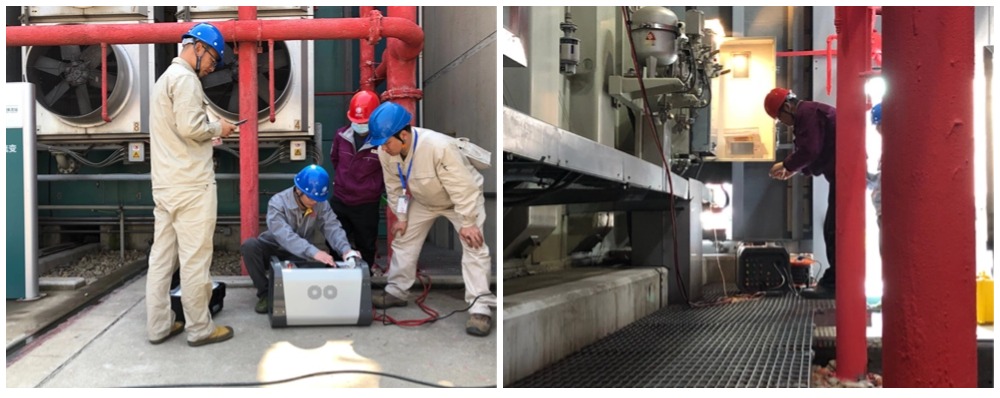

本次试验依托换流站停电检修窗口，验证LXZC-05多合一变压器综合测试系统在超高压场景下，针对换流变网侧与阀侧结构特殊性（阀侧绕组无法解列），该仪器有载分接开关测试、定量消磁两个核心功能的性能表现。

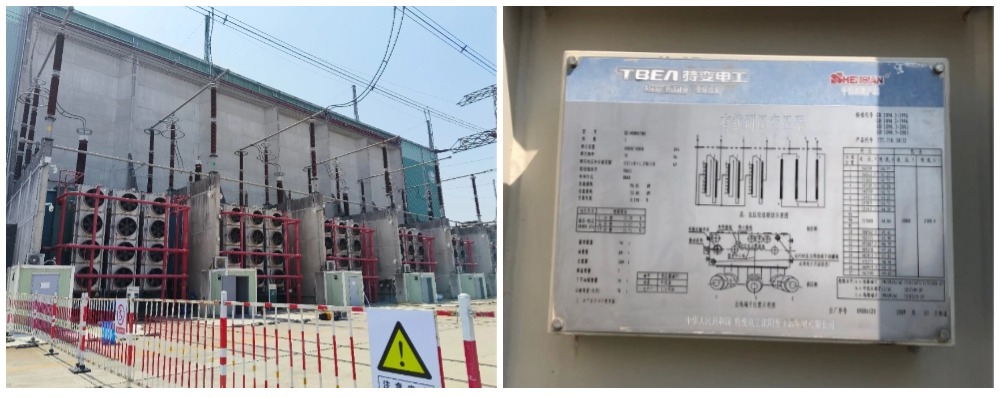

▍试品类型：±800kV换流站，换流变压器（单相双绕组）容量297.1MVA网侧（交流侧）电压等级515kV，直流侧采用（400+400kV）换流器
二、试验项目
1、有载分接开关测试
换流变阀侧绕组星接/角接的封闭结构对测试提出更高要求：

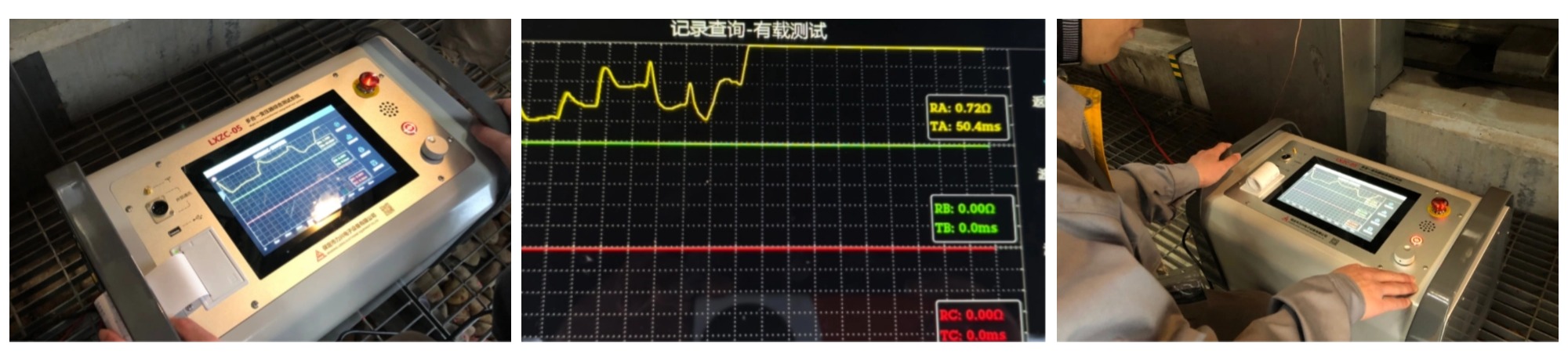

极I高端换流变（阀侧角接）：采用3A测试电流档位，LXZC-05测得完整波形，获试送变电公司的高度评价：“波形太漂亮了”。
极II高端换流变（阀侧星接）：因阀侧接线方式影响，导致波形质量下降，但仍满足工程判据。
2、定量消磁功能验证
极I高端换流变（阀侧角接）：力兴、与其他友商仪器均未完成消磁，原因为阀侧角接导致磁路闭环。

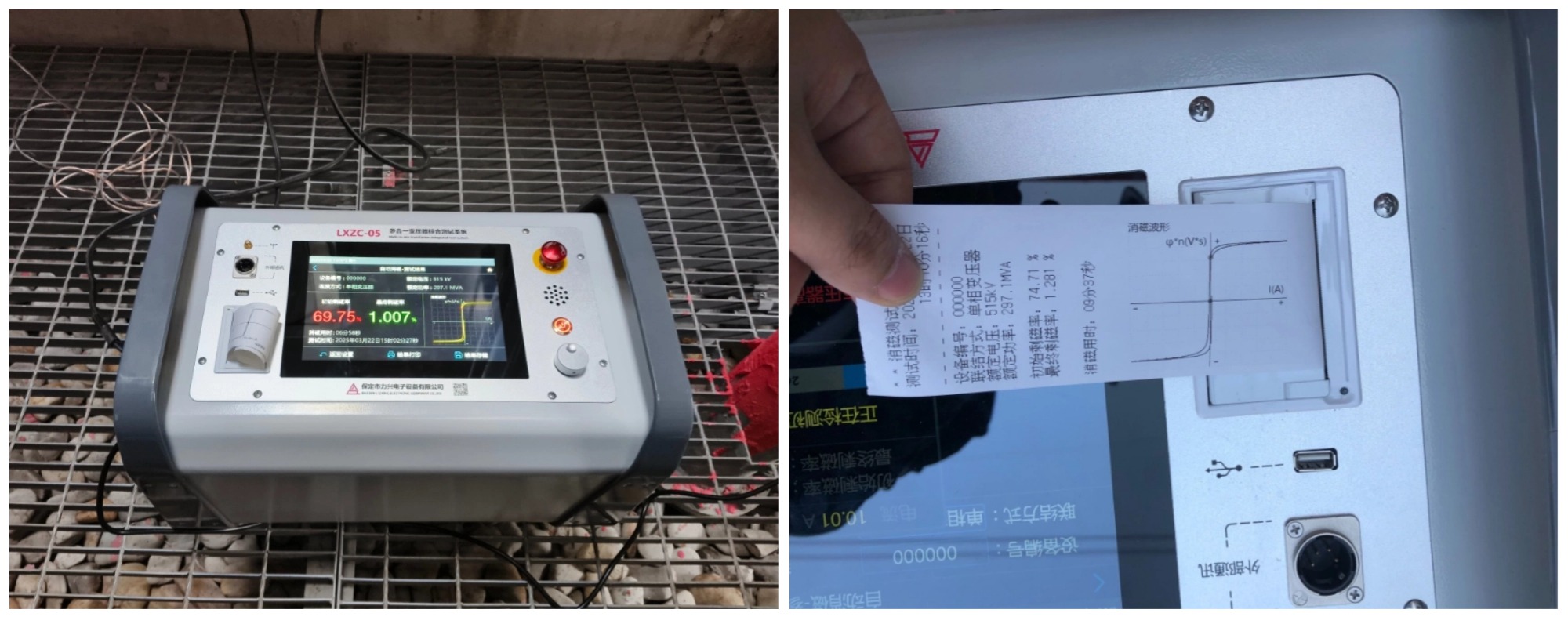

极II高端换流变（阀侧星接）：力兴系统消磁时间8-9分钟（最短6分58秒），剩余磁化率验证符合标准。
三、技术突破
1、大电流有载测试能力
LXZC-05采用3A测试电流档位，满足800kV级换流变特殊结构需求；通过灵敏度调节（90→95）实现复杂工况下全波形捕捉，保证波形采集完整性。
2、消磁可靠性设计
LXZC-05定量消磁功能，可得到变压器消磁之前的初始剩磁率和消磁完成后的最终剩磁率，对初始剩磁和消磁效果进行量化，并将消磁效果以磁滞曲线图形化显示，简单直观。
本次实测验证了LXZC-05多合一变压器综合测试系统在特高压换流变场景下的技术优势，尤其在封闭绕组结构、大电流测试等复杂工况中展现出色适应性。
雷火电竞将持续深化技术迭代，为电力设备智能化运维提供更精准可靠的解决方案。
